Unser Produktspektrum
Die Produktpalette von VOLTIS umfasst ca. 2500 Produktvarianten – mit unterschiedlichsten Kombinationsmöglichkeiten. So findet sich für jeden Einsatzzweck die passende Produktlösung.
Sie können VOLTIS Bauteile in verschiedensten Baugrößen als SMD Gurtware erhalten. Neben SMD Bauteilen bieten wir Ihnen auch eine Vielzahl von Bauteilvarianten für die Bestückung in Durchstecktechnik. Zusätzlich zu diesen grundsätzlichen Möglichkeiten der Kontaktierung auf Ihrer Leiterkarte bieten wir Ihnen individuelle Lösungen an.
Die Vorteile unserer Produkte im Überblick:
- Hohe Produktsicherheit (elektrische Sicherheit und Bedienersicherheit)
- Produktschutz (um Kopien durch Wettbewerber zu vermeiden)
- Lange Lebensdauer der Produkte
- Maßgeschneiderte Produktlösungen
Unsere Produktkategorien gliedern sich in:
Kleinstübertrager
Für Anwendungen mit geringen Platzverhältnissen eignen sich unsere SMD Kleinstübertrager mit besonders hoher Spannungsfestigkeit. Mögliche Bauformen sind EE, ER, EP.
Sonderbauformen
Wenn „Standard“ nicht in Ihre Anwendung passt, finden wir für Sie eine Lösung.
Zum Beispiel :
- Planarübertrager
- Luftspulen
- Folienwickel
- bewickelte Stabkerne
- Sonderspulen bis 400°C
Wandler/Übertrager
Dienen der Leistungs‐ und Signalübertragung bei höheren Frequenzen. Hierbei sind verschiedene Schaltungstopologien möglich.
- Sperrwandler
- (Durch)Flusswandler
- Gegentaktwandler
Je nach Anwendung sind Arbeitstemperaturen bis 180°C möglich. Auch für den Bereich der Audioübertragung bieten wir die passende Lösung (Bauformen EK16, EK20).
Drosseln
Werden im Bereich von Stromversorgungen und der Leistungselektronik zur Begrenzung von Strömen, zur Zwischenspeicherung von Energie, als Filter sowie zur Dämpfung von Störemissionen eingesetzt.
- Filterdrosseln
- Speicherdrosseln
- stromkompensierte Drosseln
Als Bauform kommen zum Beispiel EE, ETD, RM oder Ringkerne als Ferrit‐ oder Pulvereisenmaterial zum Einsatz.
Transformatoren
Transformatoren für 50Hz‐Netzspannung bieten eine einfache Möglichkeit, unterschiedliche Ausgangsspannungen zu erzeugen. Durch den Einsatz verschiedener Kernbleche und Materialien kann der Wirkungsgrad erhöht und Verluste reduziert werden (Bauform: EI, UI).
Bauformen

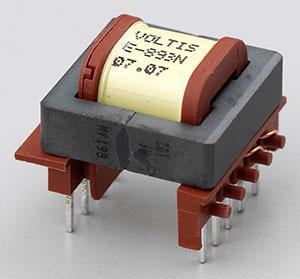

EE
Die EE-Baureihe
Die Bauteile der EE-Reihe von E6,3 bis zur Baugröße EE80 kommen häufig bei Leistungsübertragern oder Wandlern zum Einsatz.
Gemäß den Anforderungen unserer Kunden entwickeln und fertigen wir die verschiedensten Ausführungsvarianten – fragen Sie uns an!
EE Bauformen
Reduzieren Sie den Platzbedarf auf Ihrer Platine durch optimale Wahl der Spulenkörper-Bauform – wir unterstützen Sie hierbei gerne!
- Bauformen horizontal oder vertikal
- vergossen oder vakuumimprägniert
- Material auf Wunsch UL94 V-0, Isolierstoffklasse B, F oder H
- sichere Trennung durch verstärkt isolierte Drähte oder Verguss

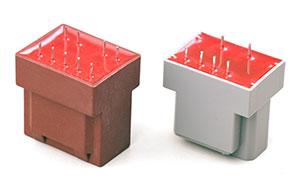

EE16
Für Anwendungen mit erhöhten Luft‐ und Kriechstrecken gibt es speziell für die Kerngröße EE16 eine entsprechende Hauben‐ und Spulenkörperkombination. Diese sind grundsätzlich für die Durchsteckmontage geeignet, können aber von VOLTIS mit einer Genauigkeit von bis zu 100 µm zu SMD gebogen werden. Hierbei sind verschiedene Materialien bis zu einer Temperaturbeständigkeit von 180°C verfügbar.
Auch im höheren Leistungsbereich bietet VOLTIS Baugrössen (EE, ETD) mit erhöhten Luft‐ und Kriechstrecken an.
EE Kleinstübertrager
EE 6.3 und EE 8.8 Übertrager mit Spannungsfestigkeit AC 4000V!
Für den Aufbau von Kleinstübertragern, z.B. DC/DC-Konverter in SMD-Technik
Spannungsfestigkeit AC 4000V bei Verguß; bei Lackimprägnierung AC 2000V
- Schirmwicklungen möglich
- Lieferung im Blistergurt
- Materialien nach UL94 V-0
- Isolierstoffklasse F oder H
- 4 oder 6 Gullwing-Anschlüsse
- 1 oder 2 Kammern

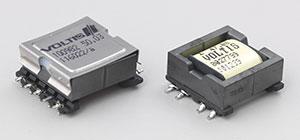

EFD
Die EFD-Baureihe
Die EFD-Baureihe (Economic Flat Design) ist für Anwendungen geeignet, wo eine besonders flache Übertrager-Bauform gefordert wird. Die Ferritkerne unterscheiden sich von der klassischen E-Reihe durch den abgeflachten, tieferliegenden Mittelschenkel. Der Wicklungsaufbau wird so innerhalb des Spulenkörpers und der Ferritkernhälften eingebettet.
Alle Bauteile der EFD-Baureihe (EFD10, EFD12, EFD15, EFD20, EFD25 und EFD30) sind bei uns sowohl bedrahtet als auch oberflächenmontierbar für SMD-Technik erhältlich.
Merkmale
- Material bis Isolierstoffklasse H 180°C
- UL-gelistete Materialien
- Gullwing-Anschlüsse für SMD-Technik
- sehr flache Übertragerbauweise
- Einsatz z.B. als DC/DC-Konverter
Gurtung von SMD-Bauteilen
Wir liefern Ihnen auf Wunsch EFD-Bauteile bis zur Baugröße EFD20 im Gurt auf Lieferspule.
Bei Bedarf gurten wir Ihnen auch gerne andere Bauformen – fragen Sie uns an!

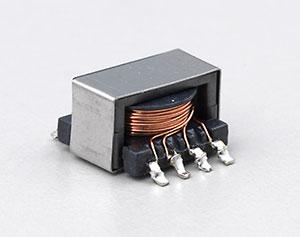

ER
Bauform ER
Folgende Typen sind als SMD-Übertrager lieferbar:
ER9.5, ER11 und ER14.5
Merkmale der ER Bauform:
- Übertrager mit sehr geringer Bauhöhe
- Kleine Streuinduktivität
- Kleine Wicklungskapazität
- Geringer Gleichstromwiderstand
- Hohe Gleichstromvormagnetisierung
Lieferung im Blistergurt
Unsere ER-Übertrager werden in Blistergurten geschützt verpackt.
Sie sind optimal für die Verarbeitung auf Pick-and-Place-Automaten sowie Reflow-Lötanlagen geeignet.

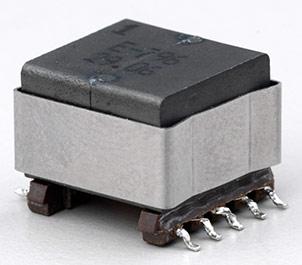

EP / EPX
Die Übertragerbauform EP/EPX empfiehlt sich wegen ihrer kubischen Geometrie für den raumsparenden Aufbau auf der Leiterplatte.
Häufiger Einsatz:
- Schnittstellenübertrager
- Filterdrossel

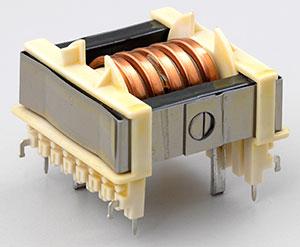

ETD
Die ETD-Baureihe
Die Bauteile der ETD-Reihe (Economic-Transformer-Design) sind eine Weiterentwicklung der EC-Reihe. Sie wurden speziell für Wandler in Schaltnetzteilen konstruiert.
Lieferbar in den Baugrößen ETD19 bis ETD59.
ETD 49 vergossen
Anwendung:
Schaltnetzteilwandler für industrielle Stromversorgung, 1400 W im Gegentaktbetrieb
- mit Hochfrequenzlitze und Folienwicklung
- mit statischem Schirm zwischen den Wicklungen
- mit elektrischer Abschirmung

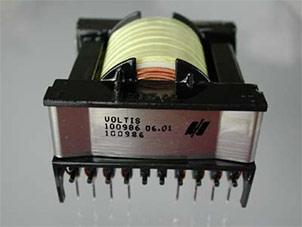

ETD 49 vakuumgetränkt
Anwendung:
PFC-Drossel mit Quattrofilarwicklung

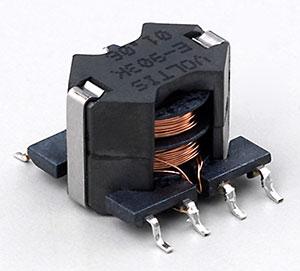

RM
Die RM-Baureihe
Die Bauteile der RM-Reihe in Standard- bzw. Low Profile Bauhöhe zeichnen sich durch eine kompakte, nahezu geschlossene Bauform aus. Sie eignen sich deshalb besonders für :
- Anwendungen in der Leistungselektronik
- verlustarme, hochstabile Filterspulen
- klirrarme Breitbandübertragung
- Kleinsignal-, Schnittstellen- und Anpassungsübertrager
- DC/DC-Wandler mit hoher Taktfrequenz
Bauformen RM4…RM14
Wir fertigen die RM-Baugrößen RM4, RM5, RM6, RM7, RM8, RM10, RM12 und RM14 in Standard sowie Low-Profile Ausführung.
Die Bauformen RM 4 Low-Profile, RM5 und RM6 liefern wir außer dem Standard auch für Oberflächenmontage „SMD“. Neben dem Vakuumtränken ist bei mehreren Bauformen ein Verguss möglich.
Teilen Sie uns die Parameter Ihrer Anwenderschaltung mit – wir entwickeln / optimieren Ihren Übertrager zu einer ausgereiften Lösung.

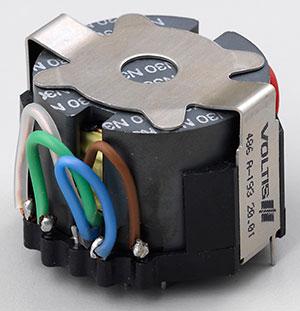

P
Die P-Baureihe
Bauteile der Schalenkernbaureihe P (Pot cores) liefern wir ab Baugröße P3,3×2,6 bis P41x25. Die Schalenkerne sind wegen ihrer magnetisch geschlossenen Formgebung sehr streufeldarm und lassen sich sehr vielfältig und bis über 100 MHz einsetzen.
Ein Großteil der Baureihe ist mit eingesetzter Gewindehülse und Abgleichschraube zum Induktivitätsabgleich lieferbar.
Die Bauform P9 x 5 fertigen wir neben dem Standard auch für Oberflächenmontage „SMD“.
Bauteile der P-Reihe eignen sich für:
- Schwingkreisspulen (Filter) mit großer Induktivitätskonstanz und hoher Güte
- klirrarme breitbandige Kleinsignalübertrager mit hohem AL-Wert
- Leistungsanwendungen mit hohem AL-Wert und geringer Verlustleistung

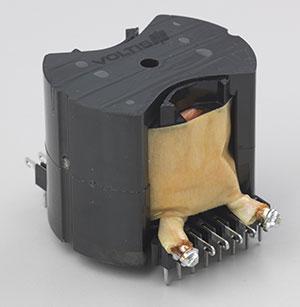

PM
Die PM-Baureihe
Bauteile der Schalenkernform PM werden in zahlreichen Anwendungen der Industrieelektronik und Nachrichtentechnik zur Übertragung großer Leistungen eingesetzt.
Die Bauform PM (= Pot core und Modul) ist durch den großen Flussquerschnitt günstig für hohe Leistungen bei wenig Windungszahlen. Weiterhin zeichnet sie sich durch geringe Streuinduktivität und Eigenkapazität sowie gute Schirmung durch kompakte Form aus.
Wir fertigen die Baugrößen PM 50/39, PM 62/49, PM74/59, PM87/70 und PM114/93 für folgende Anwendungen (Beispiele):
- Leistungsimpulsübertrager
- Zündübertrager
- Speicherdrossel in getakteten Stromversorgungsgeräten

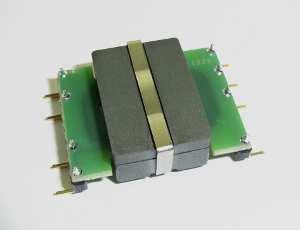

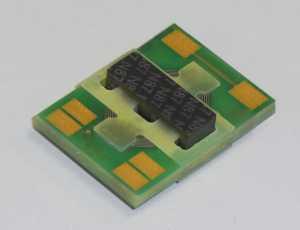

Planar
Planarübertrager
Je nach Leistung und Schaltfrequenz können Planarübertrager als Sperrwandler, Flusswandler, DC/DC Wandler für hohe Frequenzen eingesetzt werden.
Typische Einsatzgebiete sind beispielsweise Stromversorgungen in sämtlichen Elektronikbereichen wie z.B. Automobilindustrie, Solar – und Medizintechnik sowie in der Telekommunikationstechnik.
Mögliche Bauformen
- ELP/EE 14 – 64
- ER14 – ER64 (runder Mittelschenkel)
- EQ18 – EQ38 (runder Mittelschenkel)
- RM Low Profile
Vorteile:
- guter Wirkungsgrad
- sehr niedrige Bauhöhe
- hohe Spannungsfestigkeit und gute Teilentladungseigenschaften
- gute Hochfrequenzeigenschaften
- hohe Leistungsdichte
- hohe mechanische Festigkeit
Ringkern
Für stromkompensierte Drosseln, Speicher‐ und PFC‐Drosseln eignen sich Ringkerne aus verschiedenen Materialien:
- Ferritkerne
- Pulvereisen‐Kerne
- Metallbänder
Merkmale
- kleinere Bauform
- geringes magnetisches Streufeld
- gute Kopplung
Sonderbauformen
- Folienwickel
- Abgleichspulen
- Stabkern, bewickelt
- Luftspulen
